阀门执行器自动测试台

我方提供的标定专用测试台将达到用户技术要求中规定的功能及指标。同时具备以下特点：
a) 采用安全、可靠的设计方案；
b) 具有高度的可靠性和可维护性。
c) 标定测试台应有必要的检查、维修措施设计，各测试点、各组件易于拆卸和更换；
d) 尽量使用通用的工业产品，保证有长期的备件来源和较好的扩展性。易于配置、易于使用；
e) 采用模块化设计，适当留有功能扩展余地。

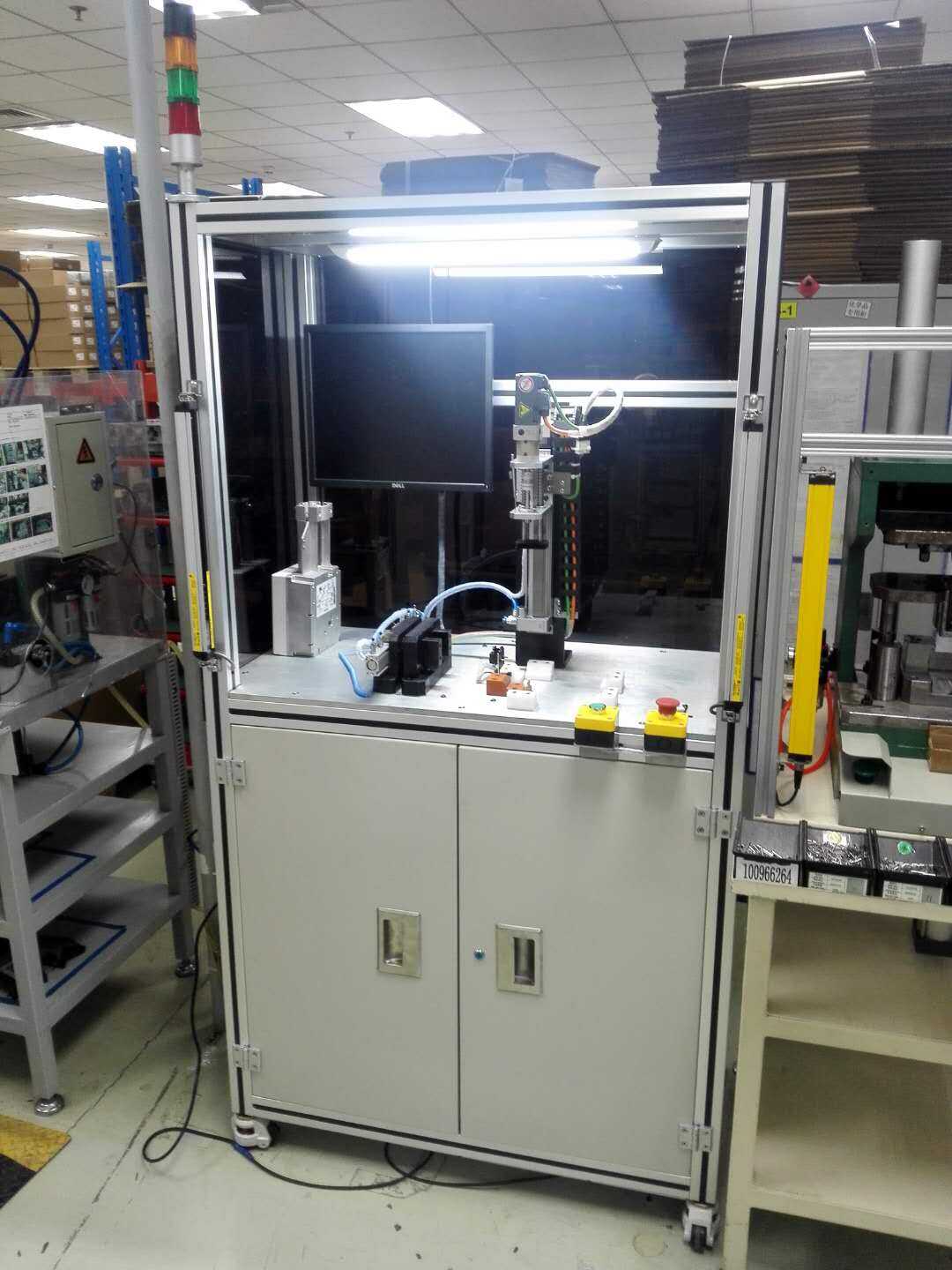

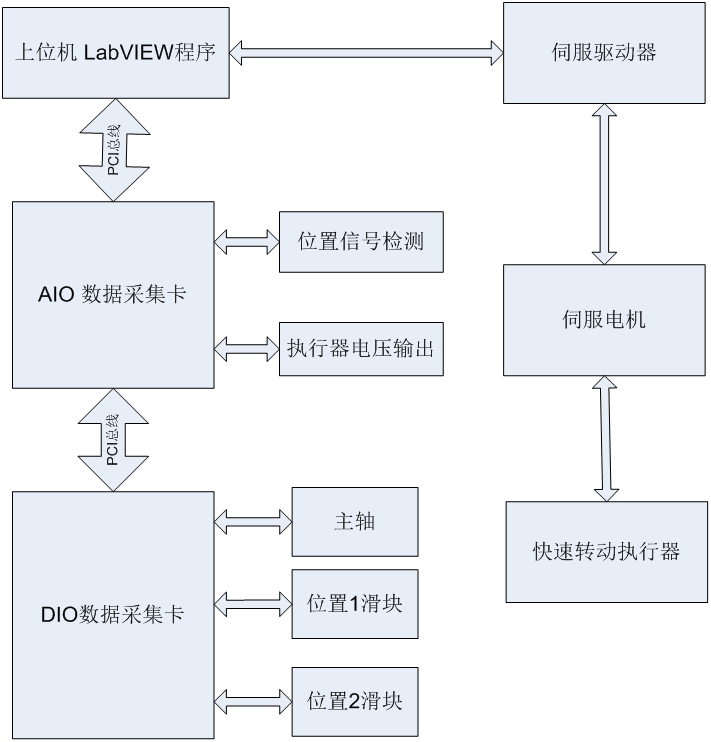

原理框图：

整个系统采用模块化的设计思想，每个气缸以及每一个部分都是可以进行程控的，可以进行非常方便的调试。同时每个通路能够保证测试人员的安全特性，对于监控的信号都可以用数据采集卡进行波形监控。能够充分满足自动化装配设备的需要。
配置清单：

序号	名称	型号/代号	数量	说明
1	工控机	研华工控机	1	CPU 酷睿双核
2	显示器	三星	1	含键盘、鼠标等
3	AV24/AC220V 电源模块		1
4	PCI数据采集卡AIO	NI美国国家仪器 NI PCI6236	1	NI
5	PCI数据采集卡DIO	NI美国国家仪器 NI PCI6515	1	NI
5	开关电源		1	24V/5A以上
6	供电电源部份	含空气开关保护	1	电源指示
7	线缆、线材 及其它附件	AMPTON品牌	1	自主研制
8	测试台子	AMPTON品牌	1	自主研制
9	气缸	费斯托	3	DFM-40-250-B-P-A
10	伺服电机	西门子	1	1FL6032-2AF-1AB1
11	伺服电机驱动器	西门子	1	6SL3210-5FB10-2UA0
12	安全光栅	进口品牌	1
13

软件平台：
我方采用模块化的软件包来完成整个系统的软件功能。我方提供的软件包将涵盖用户技术中的功能要求。
我方提供的所有软件将具有良好的兼容性。系统软件方案将该具有足够的透明度和可开发性，以便于系统投入后，技术人员能够根据测试实际过程进行修改。
a) 系统安装微软Microsoft Windows 2000或XP 或Win7操作系统；
b) LabVIEW语言。
c)软件构架分成用户界面层、逻辑控制计算层、底层驱动等三层。
d)用户界面层是面向用户的软件界面，通过该层取得用户设置的测试参数、控制参数、设备自检状态。
e)逻辑控制计算层包括信号发生控制、模拟量采集、被测对象的供电控制等，该层完成了各板卡模块的底层函数封装，为逻辑控制计算层调用。

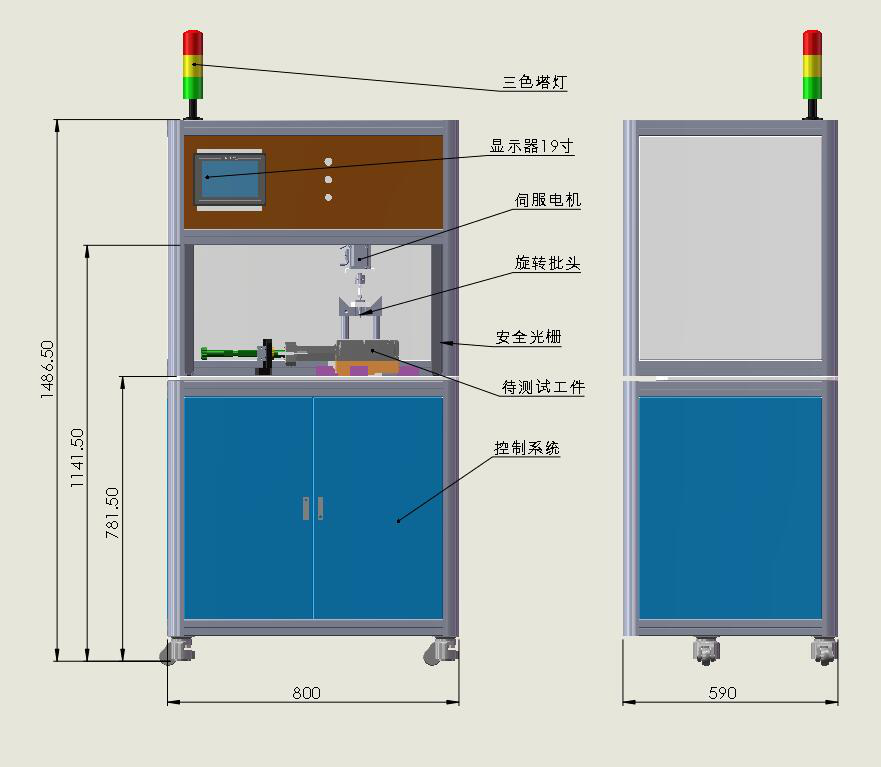

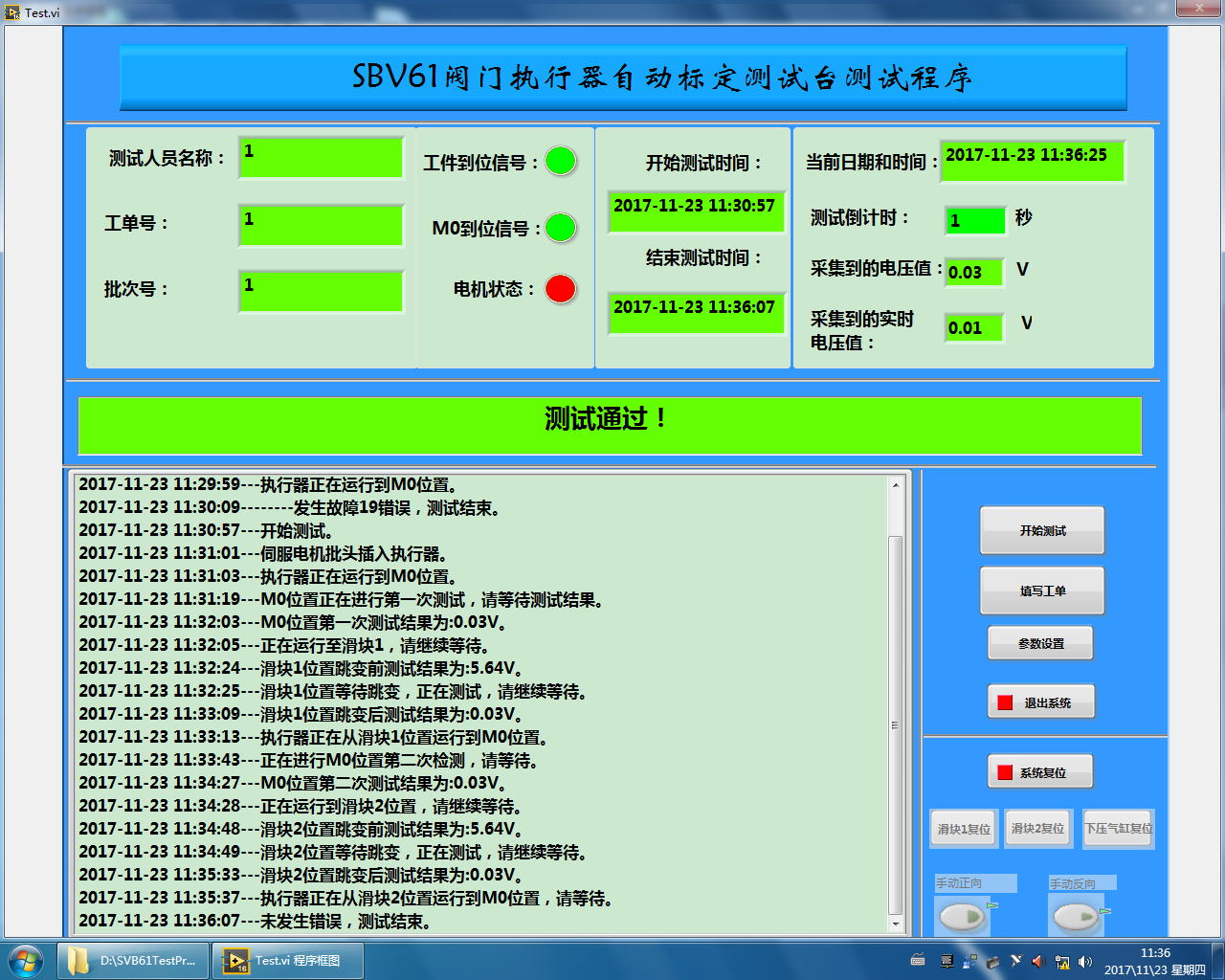

f)底层驱动包括IO驱动、输出控制信号，控制被测电路板的上电、信号输入、信号输出等。
